|
| 1．何谓『爱塑洁』？ |
 |
『爱塑洁』是旭化成株式会社开发出来的全新成形机专用清洁剂，对于目前以多品种少量生产为主流之塑胶成形业界来说，成形机的清洗已经越来越具有其意义。在需频繁更换塑料，颜色以及清垢等作业方面。ASACLEAN均能发挥清洗作用。
本产品自1990年开始销售以来，厂家在品质管理上坚持不断研究开发。荣获第22届塑料大奖，及ISO9001及ISO14001的认证。
|
 |
|
|
类 别 |
型 号 |
使用温度
（℃） |
特 征 |
适 用 塑 料 之 例 |
高 性 能
标 准 型 |
CA
------
CG |
180-300
--------
200-330 |
可适用于塑料成形之换色换料及清除污垢等，大部分的清洁作业都可使用。 |
可使用于各种通用塑料到各种特殊工程塑料。 |
高 温
专 用 型 |
UX(SX) |
300-390 |
因为高温而产生热分解性很低，所以适用于特殊工程塑料。 |
PPS/PEI/PEEK/LCP等特殊工程塑料都适用。 |
聚丙烯(PP)
专 用 型 |
UP |
170-300 |
专门针对PP材料的更换。 |
PP专用
[对PP的材料更换 对PP的颜色更换 对PP的封合材] |
低 残 留
特 性 型 |
E |
160-270 |
适用于透明树脂换料及停机时的封合。 |
适用于更换压克力树脂、聚乙烯树脂、PVC等之低温成形树脂。 |
强 力
清 洁 型 |
EX |
200-360 |
适用于高污染及异物清除，也适用于分解拆机时的洗净。 |
难以洗净之树脂。 |
|
| |
| 标准使用量 |
| 爱塑洁的使用量取决于清洗目的、树脂种类、以及合模力大小。参考用量，如下所示： |
| （按照合模力确定使用量） |
（按照清洗温度确定使用量） |
| [条件]： |
清洗树脂：ABS
清洗温度：240
爱塑洁型号：CA |
|
[条件]：合模力125吨 |
| 合模力（吨） |
使用量（KG） |
| 80 |
0.5 |
| 125 |
0.7 |
| 550 |
2.8 |
| 800 |
5.7 |
| 1250 |
8.5 |
| 3000 |
17 |
|
| 爱塑洁型号 |
清洗温度 |
使用量 |
清洗树脂 |
| CA |
180-230 |
0.5 |
PS，PP，POM，PMMA等 |
| CA |
230-250 |
0.7 |
ABS，AS等 |
| CG |
250-310 |
1 |
PPE，PC，PBT等 |
|
|
|
| |
|
| |
|
清洗步骤： |

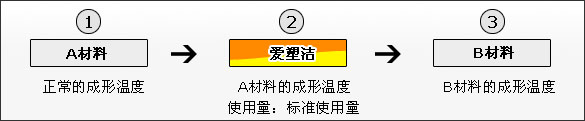

| 更换树脂（A材料到B材料） |
 |
1）阅读MSDS，佩戴好防护用户。
2）清扫料斗及供给装备
3）将之前的材料完全排出后投入爱塑洁，加大背压，高转速清洗清洗机筒及螺杆。（采用方法1）
4）清扫残留在料斗上的爱塑洁粉末。
5）投入跟爱塑洁相同量的新材料，将爱塑洁排出。 |

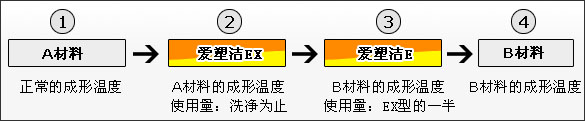

| 难以更换的A材料置换成透明料 |
 |
| |

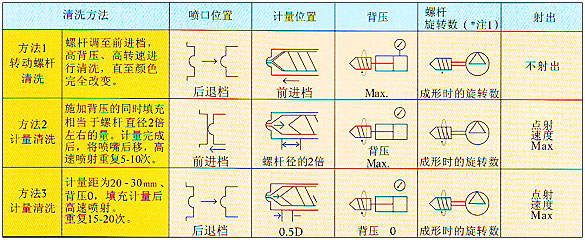

| 清洗操作 |
 |
| |
注意： 成形机内部真空时，不要转动螺杆；投入树脂或爱塑洁后，以低转速启动。
被清洗的材料和新材料的温度不同时，采用被清洗材料的温度进行清洗操作。
（结晶性树脂的清洗温度下降到熔点以下时，被清洗的树脂不能熔融，所以清洗操作无法进行。） |
| |
|
|

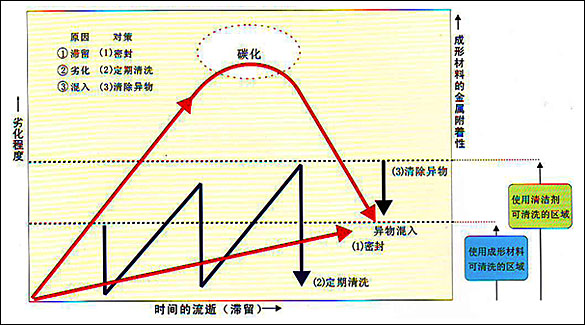

异物产生在机筒内部的原因及防止对策的概念图 |
 |
| |
（1）使用爱塑洁进行填充密封
·停机时间较长时，填充相当于一次形成量的爱塑洁，完成计量后关闭电源。
·爱塑洁可以隔绝空气进入，防止残留树脂碳化。
（2）定期清洗
·大约3天1次的定期清洗可以防止碳化形成。
·爱塑洁其防止碳化及异物的性能，可以大量避免产品的不良问题。 |
| |
| |
|
|
1. 请不要在低于下限温度的条件下使用。
在低于下限温度条件下使用ASCLEAN，将有导致成形机超负荷的可能性。
（在160度以下使用时，请先将接下来要更换的成形材料与E型产品按1：1的比例混合，然后再使用。）
2.请不要在高温下滞留。
由于除SX（UX）型产品以外的ASACLEAN 在300度以上高温条件下会液化，因此，请绝对不要使其滞留超过30分钟以上。如中途需要停止成形加工作业30分钟以上，请将
加热器暂时关闭、或将温度保持在150度左右。
请不要使SX（UX）型产品在370度以上温度条件下滞留时间超过30分钟。在用SX（UX）型产品清洗的同时，将温度降至370度以下，或用接下来的成形料置换ASACLEAN后再停止射出。
3.请采取充分通风措施。
由于SX（UX）型产品会产生大量白色烟雾，因此，请安装局部排气设备、或改进通风条件。
4.在使用爱塑洁之前，请详细阅读MSDS及技术资料。 |
| |
| |
|
| |
设为首页
